INSPEÇÃO REMOTA COMBINADA

A Inspeção Remota Combinada reúne diferentes metodologias em uma única solução, permitindo uma avaliação precisa do estado da tubulação e da eficiência de seu sistema de proteção.

O resultado: diagnósticos confiáveis, redução de custos e mais segurança operacional.

O que é avaliado?

Nossa abordagem integra quatro frentes principais:

  • Revestimento da tubulação – identificação de pontos de falhas de revestimento.

  • Anomalias do metal – detecção de regiões com alta concentração de tensão.

  • Resistividade do solo – análise da influência do solo na corrosão.

  • Proteção catódica – avaliação completa da eficácia do sistema de proteção.

Tecnologias empregadas

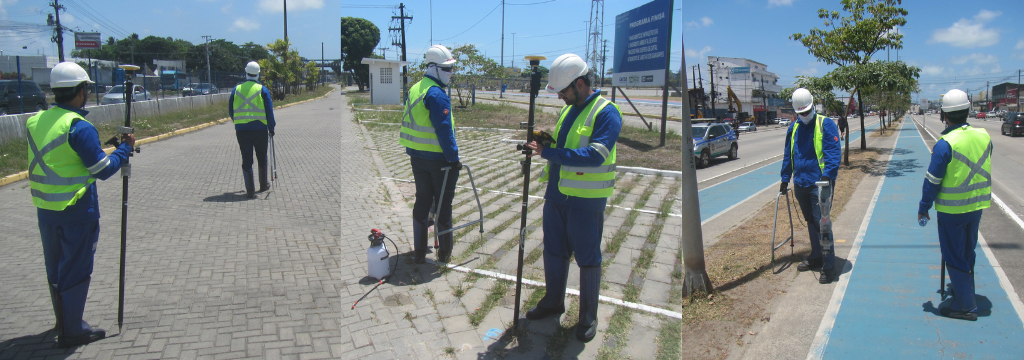

Inspeção do Revestimento (PCM)
O equipamento PCM utiliza o método de atenuação de corrente.

  • Um transmissor injeta corrente na tubulação, simulando o comportamento elétrico do retificador.

  • Um receptor portátil, aliado ao arco A-Frame, localiza falhas no revestimento com alta precisão.

  • Permite mapear pontos de perda de revestimento que podem gerar corrosão e comprometer a integridade do ativo.

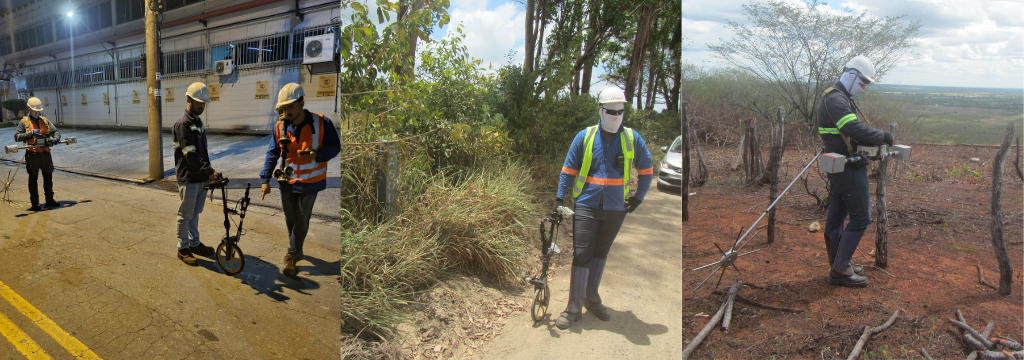

Anomalias do Metal (LSM – Large Stand-Off Magnetometry)

  • Mede o campo magnético natural da tubulação.

  • Variações indicam regiões com alta concentração de tensão, como trincas, amassamentos ou corrosões.

  • É um método qualitativo, que aponta a área crítica para inspeções complementares.

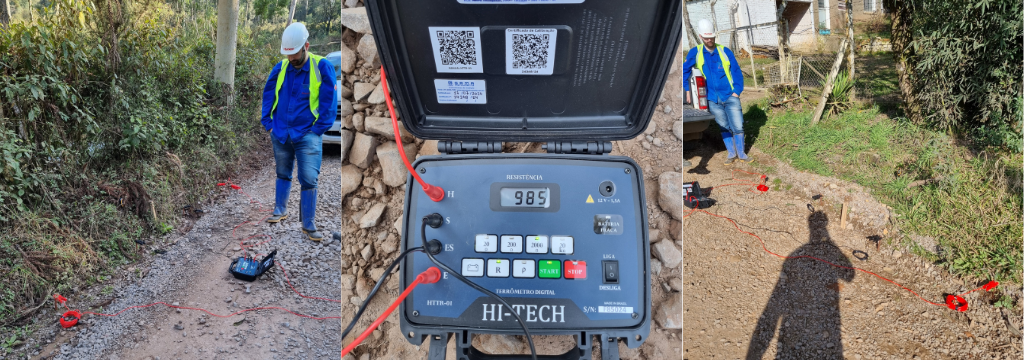

Resistividade do Solo

  • Avaliação feita com terrômetro de quatro eletrodos.

  • Solos de baixa resistividade aceleram a corrosão; solos de alta resistividade reduzem sua taxa.

  • Permite correlacionar o ambiente com o desempenho da proteção catódica.

Sistema de Proteção Catódica

  • Verificação do funcionamento dos retificadores.

  • Medições Tubo-Solo em PTEs com eletrodo de referência.

  • Identificação de pontos de proteção, sem proteção ou superproteção (causando descolamento do revestimento).

  • Uso de chave sincronizadora para medições On-Off, garantindo maior precisão na análise.

Consolidação dos Resultados

Todos os dados são organizados em uma Matriz GUT (Gravidade, Urgência e Tendência).
Essa ferramenta orienta o cliente sobre:

  • Quais falhas são mais críticas;

  • Onde intervir primeiro;

  • Como planejar aberturas de vala de forma otimizada.

Assim, entregamos um plano de ação claro, objetivo e econômico, que aumenta a segurança operacional e reduz custos de manutenção.

Diferenciais da Inspeção Remota Combinada

  • Metodo não intrusivo, não necessita a parada de operação da tubulação.

  • Precisão técnica aliada a relatórios de fácil interpretação.

  • Priorização das falhas para tomada de decisão mais assertiva.

  • Redução de custos com manutenção corretiva.

  • Maior segurança e confiabilidade dos ativos.
